眾所周知，pvc排水管流量計是依據電磁感應原理工作的流量測量儀表，一般情況下，導體的電阻會隨溫度升高而增大，所以電流會減弱。磁場的強弱與電流的大小有關，且電流越小，磁性也就越弱。為了研究高精度pvc排水管流量計在不同溫度下的特性變化，以DN50一DN400熱水流量標準裝置為實驗平臺，對三塊0. 2級pvc排水管流量計進行研究。采用熱水流量標準裝置質量法測試pvc排水管流量計在不同溫度及流速下的儀表系數和重復性。通過實驗分析得出:pvc排水管流量計的儀表系數隨介質溫度的升高逐漸降低;儀表系數在高溫以及低溫處受影響明顯，DN40pvc排水管流量計的儀表系數本次實驗高低溫處*大變化量約為0. 7 %;在pvc排水管流量計對應的流量范圍內，儀表系數受介質流速變化的影響不超過士0. 2 %等。通過實驗分析，對pvc排水管流量計的特性有了深人的了解，對流量計量器具的標定以及相關的實驗工作有著積*的作用。
pvc排水管流量計由于測量精度高，壓損小等優點，廣泛應用于**法定計量機構和相關計量器具生產企業中。根據pvc排水管流量計的測量原理，通常認為pvc排水管流量計所測流量不受溫度、流速等諸多因素的影響，但相關研究文獻卻幾乎沒有。而在實驗過程中發現，溫度等因素對高精度pvc排水管流量計測量還是有著一定的影響，因此，有必要對高精度pvc排水管流量計的溫度等影響因素進行實驗研究分析。
山東省計量院的DN50-DN400熱水流量標準裝置，口徑與測量不確定度國際**。質量法流量測量范圍為(( 0. 1-1200) m3 /h，低溫制冷裝置*低可達5℃，高溫加熱裝置*高可達85℃，滿足pvc排水管流量計實驗流量點及溫度點的測量要求。該標準裝置為研究高精度pvc排水管流量計流量在不同溫度點下的特性提供了良好的實驗平臺。
1、實驗設計
以山東省計量院DN50一D N400熱水流量標準裝置為實驗平臺，pvc排水管流量計共3塊，分別為橫河DN40pvc排水管流量計，科隆DN80pvc排水管流量計，西門子DN100pvc排水管流量計，精度均為0. 2級。3塊pvc排水管流量計經過多次校準比對，性能穩定。對pvc排水管流量計在10, 20, 50, 80 ℃ 4個溫度點下進行儀表系數及重復性測量，根據JJG 643-2003標準表法流量標準裝置》的要求選取流量點3。
2、實驗研究
實驗利用熱水流量標準裝置質量法標定pvc排水管流量計的儀表系數和重復性，主要測試其在不同溫度及不同流速下的儀表系數及重復性的變化規律。單塊標準表在同一溫度點下，每個流量點進行l(wèi)0次儀表系數測量，計算該流量點下的平均儀表系數及重復性，將所有流量點測量完成后，得到該pvc排水管流量計在此溫度點下的儀表系數及重復性的實驗數據4。依次變換pvc排水管流量計及溫度點進行測量，得到不同pvc排水管流量計在不同溫度下的儀表系數5及重復性數據。
2. 1儀表系數分析

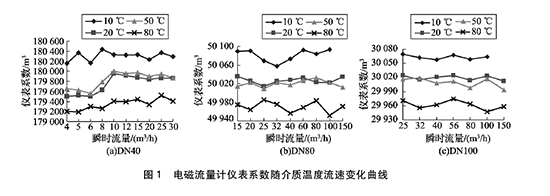

將實驗測得的pvc排水管流量計在不同溫度及流速下的儀表系數數據整理，特性曲線如圖1所示，3組曲線分別對應DN40,  DN80,  DN100的3塊pvc排水管流量計的儀表系數曲線。

由圖1可得:( 1)隨著介質溫度的升高，pvc排水管流量計的儀表系數均呈逐漸降低的趨勢。其中20℃和50℃的儀表系數基本相同，10℃和80 0C的儀表系數與20℃時偏離較大。(2)溫度對pvc排水管流量計的儀表系數在高溫以及低溫處影響明顯，以D N40pvc排水管流量計為例，儀表系數本次實驗高低溫處*大變化量約為0. 7% o ( 3)在pvc排水管流量計相應的流量范圍內，在同一溫度下，隨著介質流速的變化，pvc排水管流量計的儀表系數在個別點出現略微浮動，但整體變化不超過1 0. 2 %。
2. 2重復性分析

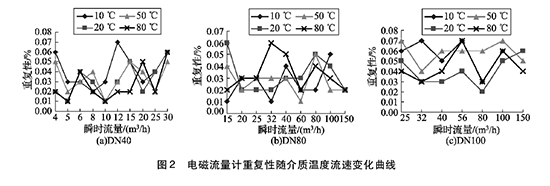

將實驗測得的pvc排水管流量計在不同溫度及流速下的重復性數據整理，特性曲線如圖2所示，3組曲線分別對應DN40,  DN80,  DN100的3塊pvc排水管流量計的重復性曲線。

由圖2可得，隨著介質溫度及流速的變化，pvc排水管流量計的重復性有一定的波動，但都在0. 07%以下，符合JJG 1033-2007《pvc排水管流量計》的重復性要求a，說明pvc排水管流量計的重復性受溫度及流速影響較小，同時表明該熱水流量標準裝置在不同溫度點下的測量性能穩定。
3、結束語
通過測試結果分析得出:(1)隨著介質溫度的升高，pvc排水管流量計的儀表系數均呈逐漸降低的趨勢。(2)溫度對pvc排水管流量計的儀表系數在高溫以及低溫處影響明顯，DN40pvc排水管流量計的儀表系數本次實驗高低溫處*大變化量約為0.7%0  (3)在pvc排水管流量計對應的流速范圍內，儀表系數受介質流速變化的影響不超過10.2% o  (4)pvc排水管流量計的重復性均在0. 07%以下，符合重復性要求，說明pvc排水管流量計的重復性受溫度及流速影響較小，同時表明該熱水流量標準裝置在不同溫度點下的測量性能穩定。
通過實驗分析，對pvc排水管流量計在不同溫度、流速下的實驗特性有了深人的了解，為標準表在實際工況下的特性提供了詳實的實驗數據的支持。這對流量計量器具的標定以及相關的標準表實驗工作都有著積*的作用。
